>>>>> 2017年造價(jià)工程師《安裝工程》考點(diǎn)預(yù)習(xí)匯總

考試吧提示：造價(jià)師備考已開(kāi)始，下載"造價(jià)師萬(wàn)題庫(kù)"，立即開(kāi)啟刷題模式！

　　2017年造價(jià)工程師安裝計(jì)量講義：防腐、絕熱材料

　　防腐、絕熱材料

　　關(guān)鍵知識(shí)點(diǎn)五：涂料的構(gòu)成以及常用涂料

　　在安裝過(guò)程中常用的防腐材料主要有各種有機(jī)和無(wú)機(jī)涂料、玻璃鋼、橡膠制品、無(wú)機(jī)板材等。

　　1.涂料的基本組成。大體上可分為三部分，即主要成膜物質(zhì)、次要成膜物質(zhì)和輔助成膜物質(zhì)。見(jiàn)下圖表。

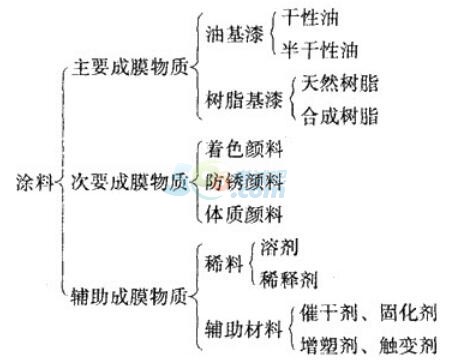

　　圖1.2.1　涂料的基本組成

　　(1)主要成膜物質(zhì)中，天然油料的各方面性能，特別是耐腐蝕、耐老化性能比不上許多合成樹(shù)脂，目前很少用它單獨(dú)作防腐蝕涂料，但它能與一些金屬氧化物或金屬氧化物在一起對(duì)金屬起防銹作用。

　　天然樹(shù)脂是指瀝青、生漆、天然橡膠等。合成樹(shù)脂是指環(huán)氧樹(shù)脂、酚醛樹(shù)脂、呋喃樹(shù)脂、聚酯樹(shù)脂、聚氨酯樹(shù)脂和乙烯類樹(shù)脂、過(guò)氯乙烯樹(shù)脂和含氟樹(shù)脂等，它們都是常用的耐蝕涂料中的主要成膜物質(zhì)。

　　(2)次要成膜物質(zhì)(顏料)。顏料具有裝飾性，更重要的是能改善涂料的物理和化學(xué)性能，提高涂層的機(jī)械強(qiáng)度、附著力、抗?jié)B性和防腐蝕性能等，還有濾去有害光波的作用，從而增進(jìn)涂層的耐候性和保護(hù)性。

　�、俜冷P顏料。主要用在底漆中起防銹作用。按照防銹機(jī)理的不同，可分化學(xué)防銹顏料，如紅丹、鋅鉻黃、鋅粉、磷酸鋅和有機(jī)鉻酸鹽等;另一類為物理性防銹顏料，如鋁粉、云母氧化鐵、氧化鋅和石墨粉等。其主要功能是提高漆膜的致密度，降低漆膜的可滲性，阻止陽(yáng)光和水分的透入，以增強(qiáng)涂層的防銹效果。

　　②體質(zhì)顏料和著色顏料。這些顏料都可以在不同程度上提高涂層的耐候性、抗?jié)B性、耐磨性和物理機(jī)械強(qiáng)度等。常用的有滑石粉、碳酸鈣、硫酸鋇、云母粉和硅藻土等。著色顏料在涂料中主要起著色和遮蓋膜面的作用。

　　3)輔助成膜物質(zhì)

　�、偃軇�。在涂料中主要起著溶解成膜物質(zhì)、調(diào)整涂料黏度、控制涂料干燥速度等方面的作用。

　　2.常用涂料。防銹漆和底漆涂料按其所起的作用，可分成底漆和面漆兩種。

　　常用�？嫉牡灼幔�

　　1)生漆(也稱大漆)生漆為灰褐色黏稠液體，具有耐酸性、耐溶劑性、抗水性、耐油性、耐磨性和附著力很強(qiáng)等優(yōu)點(diǎn)。缺點(diǎn)是不耐強(qiáng)堿及強(qiáng)氧化劑。漆膜干燥時(shí)間較長(zhǎng)，毒性較大，施工時(shí)易引起人體中毒。生漆的使用溫度約為150℃。

　　2)酚醛樹(shù)脂漆。不耐強(qiáng)氧化劑和堿，且漆膜較脆，溫差變化大時(shí)易開(kāi)裂，與金屬附著力較差，在生產(chǎn)中應(yīng)用受到一定限制。其使用溫度一般為l20℃。

　　3)環(huán)氧-酚醛漆。

　　4)環(huán)氧樹(shù)脂涂料。環(huán)氧樹(shù)脂涂料具有良好的耐腐蝕性能，特別是耐堿性，并有較好的耐磨性。與金屬和非金屬(除聚氯乙烯、聚乙烯等外)有極好的附著力，漆膜有良好的彈性與硬度，收縮率也較低，使用溫度一般為90～100℃。

　　5)瀝青漆。在常溫下能耐氧化氮、二氧化硫、三氧化硫、氨氣、酸霧、氯氣、低濃度的無(wú)機(jī)鹽和濃度40%以下的堿、海水、土壤、鹽類溶液以及酸性氣體等介質(zhì)腐蝕，但不耐油類、醇類、脂類、烴類等有機(jī)溶劑和強(qiáng)氧化劑等介質(zhì)腐蝕。

　　漆膜對(duì)陽(yáng)光穩(wěn)定性較差，耐熱度在60℃。常用于設(shè)備、管道的表面，防止工業(yè)大氣、土壤和水的腐蝕。常用的瀝青漆有瀝青耐酸漆、瀝青清漆、鋁粉瀝青防銹漆等。

　　6)呋喃樹(shù)脂漆。具有優(yōu)良的耐酸性、耐堿性及耐溫性，同時(shí)原料來(lái)源廣泛，價(jià)格較低。

　　7)新型涂料。

　　①聚氨酯漆。具有耐鹽、耐酸、耐各種稀釋劑等優(yōu)點(diǎn)，施工方便、無(wú)毒、造價(jià)低。

　�、诃h(huán)氧煤瀝青。在酸、堿、鹽、水、汽油、煤油、柴油等一般稀釋劑中長(zhǎng)期浸泡無(wú)變化，防腐壽命可達(dá)到50年以上。

　　2.玻璃鋼

　　玻璃鋼由于有玻璃纖維的增強(qiáng)作用，一般都具有較高的機(jī)械強(qiáng)度和整體性，受到機(jī)械碰擊等不容易出現(xiàn)損傷。

　　玻璃鋼的種類很多，均以摻合的合成樹(shù)脂命名，常用的有環(huán)氧玻璃鋼、聚酯玻璃鋼、環(huán)氧酚醛玻璃鋼、環(huán)氧煤焦油玻璃鋼、環(huán)氧呋喃玻璃鋼和酚醛呋喃玻璃鋼等。

　　玻璃鋼襯里結(jié)構(gòu)應(yīng)具有耐蝕、耐滲以及與基體表面有較好的粘結(jié)強(qiáng)度等方面的性能。

　　一般玻璃鋼襯里層由四部分構(gòu)成：

　　(1)底層是在設(shè)備表面處理后，為了防止返銹而涂覆的涂層。當(dāng)玻璃鋼襯里比較薄時(shí)，底層涂料應(yīng)考慮選用防銹性的底漆;當(dāng)玻璃鋼襯里較厚時(shí)，底層涂料主要考慮提高粘合強(qiáng)度。底層涂料必須與基體不發(fā)生作用，否則會(huì)失去粘合力。

　　(2)膩?zhàn)訉又饕钛a(bǔ)基體表眠不平的地方，通過(guò)膩?zhàn)拥恼移�，提高纖維制品的鋪覆性能。膩?zhàn)訉铀玫臉?shù)脂基本上與底層相同，只是填料多加些，使之成為膠泥狀的物料。

　　(3)增強(qiáng)層主要起增強(qiáng)作用，使襯里層構(gòu)成一個(gè)整體。為了提高抗?jié)B性，每一層玻璃纖維都要被樹(shù)脂所浸潤(rùn)，并有足夠的樹(shù)脂含量。

　　(4)面層主要是高樹(shù)脂層

　　3.橡膠。

　　用作化工襯里的橡膠是生膠經(jīng)過(guò)硫化處理而成。硫化后的橡膠具有優(yōu)良的耐腐蝕性能，除強(qiáng)氧化劑及某些溶劑外可耐大多數(shù)無(wú)機(jī)酸、有機(jī)酸、堿、各類鹽類及酸類介質(zhì)的腐蝕。

　　4.耐蝕(酸)非金屬材料

　　常用的耐蝕(酸)非金屬材料有鑄石、石墨、天然耐酸材料、陶瓷等。經(jīng)加工制成磚、板等型材，襯砌在石油化工生產(chǎn)設(shè)備內(nèi)，是一種應(yīng)用廣泛、行之有效的防腐蝕方法。

　　(1)各種磚、板和管材襯里的特點(diǎn)：

　　1)輝綠巖板和管材襯里是由輝綠巖石熔融鑄成的。

　　2)耐酸陶瓷磚、板和管材襯里是由耐火粘土、長(zhǎng)石及石英以于成型法焙燒而成的。

　　主要成分是二氧化硅。優(yōu)點(diǎn)是耐酸性好，除氫氟酸、300℃以上磷酸及強(qiáng)堿外，對(duì)所有酸類均耐腐蝕;結(jié)構(gòu)致密，表面光滑平整。缺點(diǎn)是脆性較大、韌性差和溫差急變性較差。瓷磚、板的耐酸性、機(jī)械強(qiáng)度、密實(shí)性均較陶磚、板好，但溫差急變性較差。

　　3)不透性石墨板和管材襯里是由人造石墨浸漬酚醛或呋喃樹(shù)脂而成的。優(yōu)點(diǎn)是導(dǎo)熱性優(yōu)良、溫差急變性好、易于機(jī)械加工，可根據(jù)襯里設(shè)備需要鋸成各種規(guī)格的石墨板、條，耐腐蝕性好。缺點(diǎn)是機(jī)械強(qiáng)度較低，價(jià)格較貴。

長(zhǎng)按二維碼關(guān)注即可獲得造價(jià)師證書(shū)

獲取2套仿真內(nèi)部資料

獲取10頁(yè)精華點(diǎn)題講義

獲取歷年造價(jià)真題試卷

獲取造價(jià)最新考試資訊

造價(jià)師視頻題庫(kù)【手機(jī)題庫(kù)下載】｜微信搜索"考試吧造價(jià)工程師"

　　相關(guān)推薦：

　　推薦：2017年造價(jià)工程師考試看書(shū)快速記憶的方法

　　2017造價(jià)工程師考試備考攻略來(lái)襲 史上最全!

　　2017造價(jià)工程師《案例分析》�？脊椒窒�

　　2017造價(jià)經(jīng)驗(yàn)分享：建筑工程識(shí)圖算量技能

　　這些工程造價(jià)中套定額的技巧和常規(guī)做法 你會(huì)嗎？
